液氮管路安全阀与爆破片怎么设置？压力泄放配置要点

　　在液氮存储与供给系统中，压力管理是稳定运行的基础。液氮在密闭管路中受热蒸发，体积会急剧膨胀，气液比约为1:700。如果管路系统没有合理的泄压措施，压力累积达到承压极限时，可能导致管路破裂、接头崩开甚至储罐损坏。因此，安全阀与爆破片的合理设置，是液氮管路设计和使用中不可或缺的环节。

　　液氮管路压力升高的几个常见原因

　　首先要了解管路压力为什么会异常升高，才能有针对性地设置防护。

　　第一个原因是热侵入。即便使用了真空绝热管，也不可能做到零热交换。当液氮在管路中静止一段时间，外部热量缓慢传入，部分液氮气化，管内压力就会逐步上升。特别是在两段阀门之间截留了液态氮的情况下，这部分液体受热膨胀，压力升高得很快，形成“封闭管段憋压”。

　　第二个原因是操作顺序不当。比如在补液或供气过程中，先关闭了管路两端的阀门，再停液氮泵，中间的液氮就困在管路里了。随着管路回温，压力迅速上升。这种因操作疏忽造成的憋压，在实际工作中并不少见。

　　第三个原因是真空失效。真空绝热管一旦夹层真空度下降，隔热性能大幅降低，液氮蒸发量骤增，管内压力会在短时间内冲破设计压力。这种情况需要及时发现并处理，但泄压装置必须在紧急时刻发挥作用。

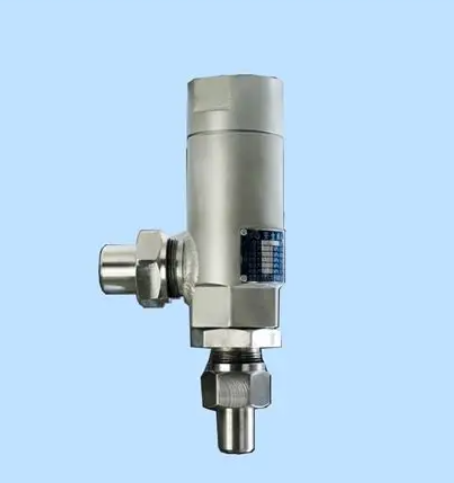

　　安全阀在液氮管路中的应用位置

　　安全阀是压力泄放的主要装置，其选型和安装位置需要符合管路系统的实际流程。对于液氮管路，通常在每个可能形成封闭憋压的管段设置安全阀。具体来说，以下几处是需要重点考虑的：

　　储罐出口管段。储罐自身虽然有安全阀，但当储罐出口阀门关闭后，阀门与罐体之间若存有液氮，仍可能形成憋压。在出口阀门上游加装安全阀，可以保护这一段管路。

　　两阀门之间的管段。液氮输送管线上，经常会有两个阀门串联的布局，比如储罐出口一个阀，末端用气点一个阀。如果两个阀门同时关闭且管内有液氮存留，这段管路就成了封闭空间，必须在管段上设置安全阀或泄压阀。

　　泵出口管路。液氮泵出口到下游阀门之间的管段，同样容易在停泵后形成憋压。泵的出口管路建议配置安全阀，压力设定应略高于泵的额定出口压力，但低于管路设计压力。

　　安全阀的整定压力应小于管路或设备的设计压力，通常按设计压力的90%左右设定。安全阀排放口应导向室外或安全区域，不能朝向人员操作通道，避免低温氮气喷射造成缺氧或冻伤。

　　爆破片：安全阀的互补装置

　　爆破片是一种一次性的压力泄放装置，当压力达到爆破压力时，金属膜片瞬间破裂，释放压力。它通常作为安全阀的补充或备用，应用在以下几种场合：

　　管路压力可能快速攀升的区段。安全阀的动作速度相对平稳，如果遇到压力急剧升高的场景，比如真空夹层突然失效导致大量液氮瞬间气化，爆破片的响应速度更快，能更及时地卸压。

　　安全阀下游需要无泄漏的场合。有些用户担心安全阀的密封面在长期使用后可能出现微漏，就在安全阀前端串联一个爆破片。平时爆破片保证了零泄漏，安全阀起二级保护作用。这种串联结构在医药、电子等对介质纯净度要求较高的行业比较常见。需要注意的是，安全阀与爆破片之间必须设置压力表或排气口，以监测中间腔的压力，防止腔压累积导致爆破片异常打开。

　　腐蚀或易堵塞环境。如果管路内可能存在固体颗粒或易于结晶的物质，安全阀阀芯可能被卡住或堵塞。爆破片的开放面积大，没有运动部件，在这类工况下更为可靠。

　　日常检查和维护不要忽略

　　安全阀需要定期校验，一般每年至少一次，校验内容包括开启压力、回座压力和密封性。用于液氮管路的安全阀，在低温下可能出现弹簧刚度变化或密封面收缩，有条件的话尽量做低温工况下的校验。

　　爆破片虽然是一次性使用，但安装后也需要定期目视检查，查看膜片是否有腐蚀、变形或夹持部位松动。如果爆破片材质是铝或镍，需要注意环境中有没有会腐蚀膜片的介质。爆破片临近使用寿命或到达规定年限，应按厂家的建议进行预防性更换。

　　另外，安全阀和爆破片的排放管道应有足够的通径，不能随意缩径或加装阀门。排放管出口要防止雨水、杂物进入，避免冻结堵塞。北方地区尤其要注意排放口的防冻措施，排放管要有一定坡度，防止积水结冰。

　　操作上的配合同样关键

　　再好的泄压装置，也代替不了规范的操作。操作人员应养成切断管路前先排空管内液氮的习惯，尽量通过放空阀把管段内的液体释放或排至气相状态，再关闭阀门。管线停用时间较长时，也应确认管内无存液。

　　制定操作规程时，可以按“先排液、后关阀、再停泵”的顺序来设计步骤，从源头上减少憋压的可能。新安装或检修后的管路，投用前还要进行压力试验，确认安全阀和爆破片的设定值是否正确，排放管路是否畅通。

　　液氮管路的安全运行，最终是靠设备防护和人员规范操作的共同作用。把安全阀和爆破片设置在需要的位置，定期校验，配合正确的开关阀顺序，整个压力管理体系就能有效运转。
