液氮管路接头选型指南：螺纹、法兰、快插等不同种类的实际应用
在液氮的储存、输送和使用系统中，管路接头是一个容易被低估却关乎安全和效率的环节。液氮温度极低，在-196℃左右，流过管路的介质形态可能是纯液态，也可能是气液混合态。不同的接头类型在结构、密封原理和材质上各有特点，适用的工况也截然不同。选用不当，轻则泄漏浪费，重则冻伤人员或损坏设备。下面就把常见的液氮管路接头类型及其实际应用梳理一下。

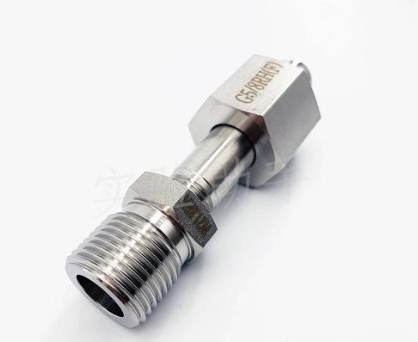

一、螺纹接头：简单可靠的基础连接
螺纹连接是液氮管路中很常见的方式，主要分为公制螺纹、英制锥管螺纹(NPT/BSPT)等。锥管螺纹依靠螺纹本身的过盈配合和密封填料实现密封，安装时需要缠绕生料带或涂抹低温密封胶。
在实验室的小型液氮供给管路、液氮罐的补液口、以及一些低压输送管道上，螺纹接头使用非常普遍。它的优势是结构简单，零件成本低，不需要额外密封圈，施工和更换都比较方便。
但螺纹接头用在液氮系统里有两个关键限制。一是随着温度反复变化，金属螺纹可能因热胀冷缩产生微小松动，需要定期检查并重新紧固。二是一旦拧紧后，拆装不如快插接头方便，不适合需要频繁插拔的场合。另外，选用生料带时要确认是适用于深冷温度的产品，普通生料带在低温下会硬化收缩，反而容易诱发泄漏。
二、法兰接头：大通量、可拆卸的管路节点
在液氮储罐出口、槽车装卸管路、以及大型液氮供给管线的分段位置，法兰接头是标准配置。常见的标准有ANSI、DIN、GB等，压力等级通常选择150磅级或以上，密封面多采用突面或凹凸面形式。
法兰连接能承受较大的压力和流量，而且可以整体拆下维修。针对液氮工况，法兰垫片材质必须专门选择。通常使用填充了石墨的缠绕垫片，或者聚四氟乙烯(PTFE)垫片。要注意的是，普通橡胶或石棉橡胶垫在深冷下会脆裂，绝对不能用。安装时螺栓需要对称、分多次均匀拧紧，投用后还要经过一次冷紧，即系统预冷到工作温度后，再对所有螺栓进行一次紧固，否则低温收缩后容易在法兰面之间形成间隙。
生物样本库的液氮塔供气系统、工业气体公司的充装排管路，法兰接头随处可见。在这些场景中，法兰不仅保证密封，还承担了设备与管道之间因温差产生的应力释放功能，通过合理的管道柔性设计，防止接口被拉裂。
三、快插接头与快速接头：效率优先的操作接口
需要频繁连接和断开的场合，快插接头或快速接头是不可替代的。这类接头内部有单向阀或双截止阀，拔开时两端自动封闭，防止液氮喷溅;对接时阀芯被顶开，介质流通。操作者单手即可完成连接，不需要工具。
实验室里，当需要用液氮泵从杜瓦瓶往小型容器中补液，或者连接移动式液氮罐到临时用气设备时，快插接头的方便性就非常突出。一些小型液氮供给车也采用这种接头，可以快速在不同的用气点之间切换。
不过在选购时要特别注意，快插接头的阀芯密封圈必须是低温氟橡胶或金属硬密封结构，普通丁腈橡胶在-196℃下会变成脆硬的玻璃态，失去弹性，造成内漏。另外，虽然拔开时两端自动封闭，但接头金属体表面仍然极度低温，操作时必须戴好防冻手套，并且拔开后让接头在空气中自然回温片刻再触碰。
四、焊接接头与卡套接头：永久性与半永久性连接
对于不需要拆卸的长距离液氮输送管线，焊接接头是很直接的选择。不锈钢管道通过氩弧焊对接，形成连续的结构，只要焊接质量过关、焊后经过无损检测，密封可靠性在所有连接方式中是相当可靠的。真空绝热管的夹层密封、液氮储罐的内罐管道等，也都是焊接结构。
卡套接头(双卡套或单卡套)则介于焊接与可拆卸之间。它依靠卡套在拧紧时切入管子外壁，形成金属对金属的密封。卡套接头在气态氮气管路、仪器仪表的取样管、以及小口径液氮管道上很常见，施工不需要动火，调整方便。
但卡套用在液氮管道上要注意：管材必须硬度均匀，通常选用经过光亮退火的不锈钢管，卡套和管子的材质要匹配。安装时不能过量拧紧，否则卡套过度切入管壁会削弱管材强度，在温差应力下可能出现裂纹。首次通液氮后同样建议进行一次冷态复紧。
五、旋转接头与软管接头：移动设备的关键环节
在液氮灌装臂、液氮加注枪等需要灵活移动的装置上，旋转接头和软管接头是核心部件。旋转接头允许两段管路在一定角度内自由转动，避免软管在使用中扭曲打结。软管接头则连接不锈钢波纹金属软管或特氟龙软管与硬管之间。
液氮专用的金属软管通常采用316L不锈钢波纹管，外层编织金属网保护，两端的接头形式可以是螺纹、法兰或者快插。这类软管在槽车卸液、大型储罐补液时用得很频繁。使用中要特别注意软管的弯曲半径不能小于产品标称的最小弯曲半径，过度弯曲会让波纹管局部应力集中，逐渐产生疲劳裂纹。软管到达使用寿命或出现编织网断裂、鼓起等损伤时，应及时更换，不能带病运行。
六、接头材料选择的共性原则
无论哪种接头类型，与液氮直接接触的金属件通常选用304或316L不锈钢，铜合金也有使用，但铸铁、普通碳钢在深冷温度下会从韧性断裂转为脆性断裂，风险较高，严禁用于液氮承压接头。
密封件的材质，PTFE在液氮下保持一定柔韧性，可以用在静态密封面;PCTFE(聚三氟氯乙烯)低温性能更好，但成本较高。选用O型圈时，通常推荐低温氟橡胶或金属C型环。选购接头时，最好让供应商明确提供适用于液氮温度的材料证明。
