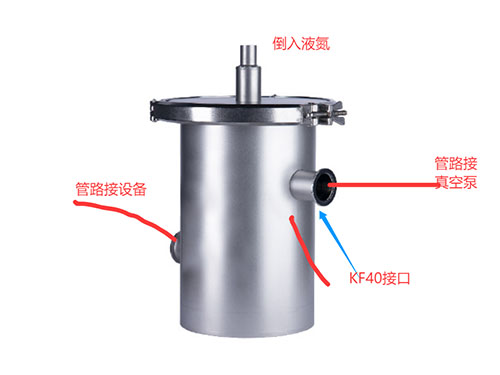

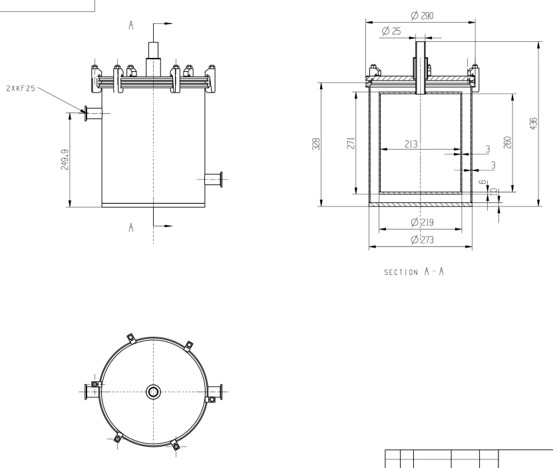

液氮冷阱是一种利用液氮(沸点约−196 ℃)作为制冷剂，串接在真空腔体与真空泵之间的低温捕集装置。其核心原理是借由深度低温表面使流经的可凝性气体分子直接凝结或升华并附着于阱壁，从而在气体进入机械泵之前将其拦截。典型结构由内容器(冷阱管)与盛装液氮的杜瓦瓶构成，材质常为耐低温304不锈钢，部分设计会增设障板或鳍片以扩大冷表面积。在真空系统中，它的作用远不止“挡污”：一方面能捕集水汽、有机溶剂蒸气及泵油返流，保护泵体并维持腔体洁净;另一方面，凝结过程本身相当于一个额外的低温泵，可有效降低极限基压、加快抽气速率。因此，液氮冷阱在需要高洁净真空或处理高湿度、高溶剂负载的场合尤为关键，同时也可用于冷凝回收乙醇、精油等高价值蒸气。
液氮冷阱作为深低温捕集技术的核心装备，通过利用液氮产生的超低温环境，在真空系统防护、分析化学和前沿科研领域发挥着不可替代的作用。其核心原理是通过极低温物理吸附作用，高效捕集气体中的可凝性组分：在真空系统中，它阻挡水汽、有机溶剂和腐蚀性蒸汽对泵体的污染;在分析仪器中，它实现痕量挥发性有机物(VOCs)的超高倍预浓缩;在科研设备中，则为光学实验提供稳定的低温环境。随着环保标准升级和精密分析需求增长，液氮冷阱技术正向多级化、智能化和高效节能方向持续演进。
参数类型 | 真空防护型 | 预浓缩型 | 科研恒温器 |
温度范围 | ≤-50°C | -190°C~300°C | 77K~500K |
温度稳定性 | - | ±2°C | ±0.1K |
升温速率 | - | >10,000°C/min(聚焦阱) | - |
典型容量 | 500-4000ml | 无直接数据 | 1.2L |
持续工作时间 | 5小时(SKF-H) | 依赖液氮补充 | >15小时(77K) |
核心优势 | 抗腐蚀、免维护 | 浓缩倍率>1000:1 | 光学通路兼容性 |
