液氮容器外观检查主要有哪些

一、检查前先分清罐型，标准不一样

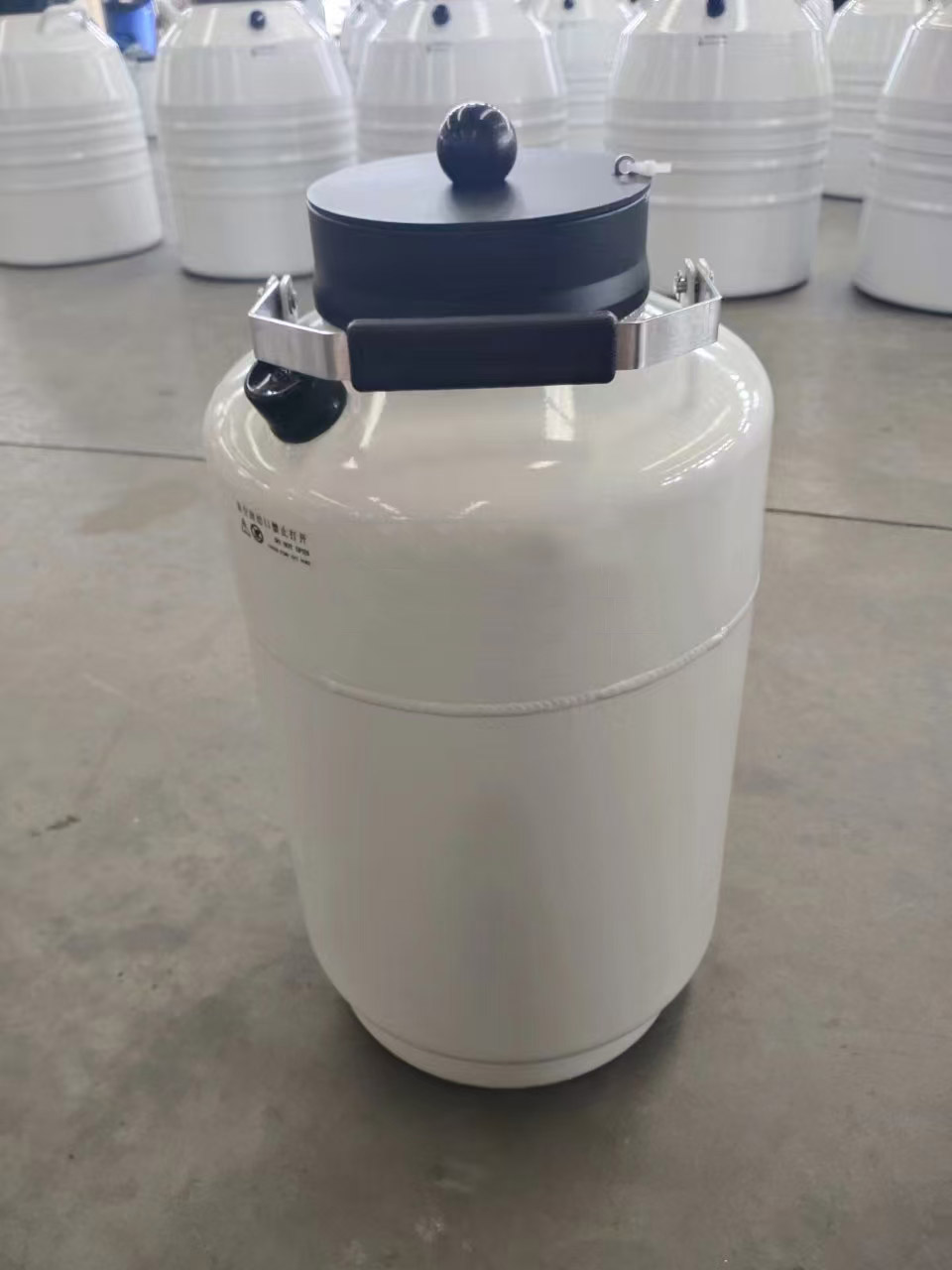

不同结构的液氮容器，外观检查的重点存在显著差异，照搬同一套标准容易引发误判。储存型杜瓦瓶（广口、常压、颈塞式）。这类容器没有增压系统，检查重点集中在颈口、颈塞、提筒、外壳结霜情况及外壳是否变形。带增压盘管的储运两用罐。此类容器配有增压阀、放空阀、取液阀、压力表和输液接头。除常规项目外，还需逐一检查阀门、密封面和管路。真空绝热管道连接的集中供液终端。除罐体外，还需检查真空管的冷端接头、波纹管、抽真空封口及夹层真空度指示。卧式或大型固定储罐。检查范围需增加支座、滑动支撑、基础沉降、围堰、接地以及铭牌上的设计参数。明确具体类型后，再对照下文逐项排查。

二、铭牌与标识：最容易被忽略的一项

铭牌不仅是身份标识，更是后续核算与检验的依据。检查时应确认：

• 铭牌完好、字迹清晰、固定牢固，无脱落或严重锈蚀；
• 容积、设计压力、工作压力、制造日期、制造单位及出厂编号齐全；
• 介质标识明确为液氮，且色标或流向标识与现场实际一致；
• 最大允许充装量或最高液位标记清晰可见。现场用记号笔在罐体上补画一条最高液位线，是一项成本低且收益高的做法；
• 若经过改造或变更用途，应有相应的变更记录。不能仅凭外观猜测其压力等级。

三、罐体外壳：三个必须判别的现象

第一，结霜与出汗的分布。
这是判断真空夹层状态较为直观的依据。颈部及接管处出现少量结霜属于正常现象，因为该区域存在不可避免的导热桥。但如果外壳筒体或封头出现大面积均匀结霜、结露甚至挂冰，通常意味着真空度下降或绝热材料失效。此时耗液量会明显上升，壳体也可能因冷量外传而承受额外应力，应当停用送检。需要注意的是，刚补完液的短时间内颈部冒白雾属于正常汽化现象，不应直接判定为故障，应在稳定状态下观察。第二，鼓胀、凹陷与变形。
外壳出现鼓包，可能是夹层超压或内部液体泄漏的迹象；局部凹陷则多由碰撞引起，可能挤压绝热层或损伤内胆支撑。无论哪种情况，都不应继续勉强使用。对于大型储罐，还需观察支座附近有无异常位移，基础有无开裂或下沉。第三，漆面、锈蚀与机械损伤。

重点查看焊缝、吊耳、支腿根部及底部边缘。漆面起皮伴随锈迹，往往说明该处曾长期受潮或受过低温侵蚀。外壳虽不直接接触液氮，但其完整性直接影响绝热层的防潮性能，一旦保冷层进水，绝热效果将大幅下降。

四、颈管、颈塞与口部

• 颈管内壁：检查有无裂纹、变形或严重结冰。少量薄霜属于正常现象，但若冰层厚到影响提筒或探棒进出，说明密封不良或环境湿度过大，需处理。
• 颈塞：确认材质是否为配套的绝热塞，有无破损、变形或被油脂污染。颈塞既要减少蒸发，又要保证气体能够逸出，因此只能虚掩或按厂家要求装配，严禁改装成密封盖。
• 口部密封面：检查有无磕碰、毛刺和异物。密封面损伤会导致颈塞配合不严，进而使蒸发量增大并加剧结冰。
• 防溅与防护件：确保护圈、导流件齐全且安装牢固。倾倒作业时这些部件受力较大，松动或缺失会增加液体沿外壳流下的风险。

五、提筒、内胆支撑与底座

• 提筒：查看有无变形、开裂，挂钩或卡座是否磨损。提筒卡滞在颈管内是常见的操作故障，严重时可能拉伤颈口。
• 支腿与底座：检查有无变形、开焊，防滑垫是否完好。立式罐倾覆的主要原因是支腿不均或地面不平，而非单纯超载。
• 脚轮与移动机构：带轮罐体需确认制动有效、转向灵活。推行时应注意，满载状态下重心较高，过门槛或斜坡时极易失稳。
• 吊装耳与捆扎点：确认无裂纹、无变形。严禁使用管道、阀门或仪表作为起吊受力点。

六、阀门、管路、接头与压力表

• 阀门外观：检查阀体有无裂纹、结冰异常或渗漏痕迹。低温阀的阀杆填料处是常见漏点，结霜成串往往提示此处存在泄漏。
• 手轮与执行机构：确认开关方向标识清晰，动作无卡滞。长期不动作的阀门容易因结冰粘连，应按规程进行定期活动试验。
• 软管与接头：查看真空绝热软管的外壳有无凹陷、划伤，两端接头密封圈是否老化或缺失，以及弯折处有无折痕。软管不得拖地摩擦或急弯使用。
• 压力表：确认表盘玻璃完好、指针归零正常，检定或校准标签在有效期内，且量程与整定值符合设计要求。指针卡死或归零异常的表计必须更换，不可敲击后继续使用。
• 管路固定：检查管卡、支架是否牢固，低温收缩预留是否充分，运行时是否存在异常振动。

七、真空夹层状态的间接判据

除了观察外壳结霜，还有几处细节能提供更多信息：

• 真空封口或抽气嘴：确认封帽完好、无松动、无漏气痕迹。该部位一旦受损，夹层会直接进气。
• 吸气剂或真空规指示：部分产品设有真空度指示装置，可按说明书判读当前状态。
• 耗液趋势：虽然不属于纯粹的外观检查，但将其与外观现象结合，判断会更为可靠。在相同使用条件下，若日蒸发量明显上升且外壳同时出现大面积结霜，基本可以判定为真空衰减。
• 外壳温度手感：在稳定状态下，筒体中部明显发凉甚至冻手，说明绝热性能已明显下降。测试时需注意防护，避免直接接触低温表面。

八、安全附件：这一项不能省

• 安全阀或爆破片：检查铅封是否完好，整定压力标识是否清晰，排放口朝向是否正确，以及出口管路有无堵塞、积水或结冰。排放口朝向人行通道、电气柜或仪表箱的做法应当纠正。
• 放空阀与排气通道：确认排气畅通，未被封堵或遮挡。颈塞、容器盖均不得被改装成密闭结构。
• 氧含量检测仪：室内使用的固定式检测仪应确认探头清洁、显示正常、报警记录可查，且检定标签在有效期内。周边不应有杂物遮挡气流。
• 围堰与集液设施：大型储罐需检查围堰完整、排水口可控，周边无堆放可燃物和油脂。

九、液位计与测控部件外观

• 液位探棒或电容管：检查安装是否垂直、固定是否牢靠，引线有无破损，接头有无受潮或结霜。引线长度变更后必须重新标定。
• 表头与显示器：确认显示清晰、无缺划，按键与指示灯正常，防水密封完好。
• 穿接件与电缆入口：检查密封是否良好，防止水汽沿引线进入绝热层或接线盒。

十、清洁、污染与周边环境

• 油污与油脂：低温容器及其附件严禁接触油脂。敞口容器久置可能冷凝空气中的氧气造成液氧富集，液氧强助燃，接触油脂存在燃烧风险。发现油污应立即按规程清理。
• 异物与积水：罐顶、底座下方及周围不得堆放工具、备件或空瓶。底部积水会加速腐蚀并冬季结冰顶裂支撑。
• 通风与通道：确认摆放位置不阻挡疏散通道和消防器材，上方无重物坠落风险，周边留有操作与检修空间。
• 标识与警戒：低温警示标识、操作规程及应急处置卡应张贴在醒目位置。

十一、判定与处置：三类结论要写清楚

每次检查建议给出明确结论并记录在案，避免仅填写“正常”二字。可继续使用。各项外观正常，耗液趋势平稳，安全附件在检定期内。按既定周期安排下次检查。限期整改或观察。例如颈塞轻微破损、标识不清、脚轮制动不良、软管密封圈老化等。此类问题不影响立即停用，但应明确责任人和完成时限，并在整改后复查。立即停用送检。出现以下任一情况时，应停止使用、排空残液、疏散周边人员并联系专业机构检验：外壳大面积结霜或鼓胀变形；安全阀铅封断裂、起跳后不回座或持续排气；压力表失效或超期；颈口严重裂纹；可疑漏气声或异常响动；发生过碰撞、倾倒或超压事件。停用期间应挂牌隔离，不得擅自恢复投用。

十二、常见问答

Q：颈部有点结霜，算不算真空坏了？

不算。颈部存在导热桥，少量结霜属于正常现象。判断真空失效的关键在于筒体和封头是否出现大面积均匀结霜、出汗或挂冰，并结合耗液量是否同步上升来综合判断。

Q：外壳有一点小凹坑，需要停用吗？

视位置和程度而定。若凹陷位于筒体中部且较浅、无伴随结霜异常，可列入观察项；若位于焊缝、支腿根部或接管附近，或者伴随结霜、耗液增加，则应停用检验。拿不准时，宁可送检。

Q：外观检查多久做一次？

日常使用前做快速目视检查；每周或每班次做一次包含阀门、压力表、颈口的详细检查；每月结合耗液量做一次综合评估。安全阀、压力表、氧含量仪则按适用规程的周期校验，不得以外观良好代替定期校验。

Q：新罐到货要不要做外观检查？

要做，而且要比日常更细。重点核对铭牌参数是否与合同一致，检查运输造成的磕碰、吊耳与支腿状态、真空封口是否完好，以及随箱文件是否齐全。发现问题应在验收阶段提出，投用后再主张往往难以界定责任。

Q：空置不用的罐子还需要检查吗？

需要。长期停用的容器应排空残液、回温干燥、充入微正压干燥氮气封存，并保持颈塞松盖、直立存放于通风处。期间仍需定期检查外壳、真空封口及密封件状态，防止橡胶件老化和受潮。

Q：检查记录怎么留才有效？

至少包含检查日期、罐体编号、检查人、逐项结果、结论与处置意见，以及下次检查日期。发现异常时应拍照留存，整改后补充复查记录。这些资料在审计、事故追溯和设备寿命评估中都是重要依据。

Q：能不能用手机拍照代替纸质记录？

可以辅助，但不能完全替代。照片能反映外观状态，却难以体现判定结论和责任归属。较为稳妥的做法是采用“表单加照片”的形式，并确保照片带有日期和编号，便于后期追溯。
