卧式液氮罐与立式杜瓦罐的区别
在低温液氮存储与输送场景中，卧式液氮罐与立式杜瓦罐是两类应用广泛的低温绝热容器。二者均依托真空绝热原理实现液氮长效储存，可满足实验室、生物样本保存、小型工业供气、低温加工等场景的用液需求，但在结构设计、压力特性、储液稳定性、适配工况及运维方式上存在明显差异。很多用户在设备选型时容易混淆两类罐体，导致使用效率偏低、介质损耗增加或工况适配不当。
一、整体结构与安装形态区别

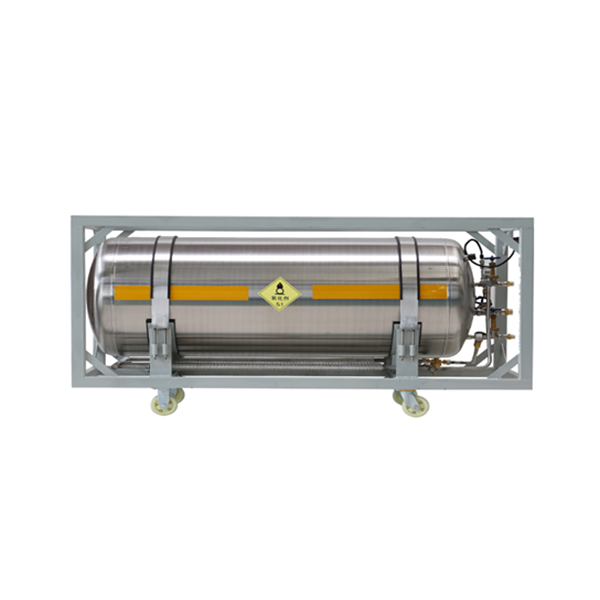

1. 卧式液氮罐
卧式液氮罐采用水平卧式筒体结构，搭配固定式鞍式支座，整体重心偏低、落地稳定性好。设备多为双层真空绝热结构，接管、阀门、压力表、泄压组件集中布置在罐体一端，管路布局规整，便于集中操作与管路对接。罐体容积适配性较强，以中小型容积为主，结构强度侧重静态承压与稳定储液，抗震性、抗倾斜性能适配固定工位长期静置使用。
因卧式布局特点，罐体内部气液接触面积更大，气相空间分布均匀，整体结构不易因局部受力出现变形，适合长期固定摆放，不适合频繁移动、搬运及颠簸运输工况。
2. 立式杜瓦罐
立式杜瓦罐为竖向圆筒结构，底部支撑面积小、整体重心偏高，常规款式配备手提支架或简易底座，部分大容积型号搭配固定支架。作为通用型低温储液容器，立式杜瓦罐结构紧凑、占地面积小，便携性突出，多数常规型号支持人工短途搬运、点位切换，适配多场景灵活移位使用。
罐体顶部集中设置进出液口、泄压阀、安全阀及仪表接口，结构设计简洁，但竖向布局导致罐内气液分层明显，液位高低会直接影响气相压力与出液稳定性，倾斜放置或移动过程中易出现压力波动、介质晃液情况。
二、工作压力与承压性能区别
1. 卧式液氮罐压力特性
卧式液氮罐分为常压储液型与低压增压型两类，压力可控区间稳定。常规常压型号工作压力可控范围为0.02MPa～0.08MPa，增压输出型号可控压力区间为0.08MPa～0.16MPa，压力调节精度更高、波动幅度小。罐体整体承压结构均匀，可长期维持恒定工作压力，配套稳压、泄压系统适配连续稳压出液工况，压力可控性与稳定性更优。
同时罐体抗负压能力更强，静置待机状态下不易出现负压进气问题，能有效规避管路结冰、真空失效等故障。
2. 立式杜瓦罐压力特性
立式杜瓦罐多为常压微压设计，常规工作压力可控区间集中在0.01MPa～0.06MPa，整体承压上限偏低，以静态保冷、低损耗储液为核心功能，不适合持续增压输出作业。受竖向结构与气液分层影响，加注、出液过程中压力波动相对明显，液位较低时气相空间增大，压力稳定性会有所下降。
该罐体泄压阈值偏低，主要用于平衡罐内自然挥发压力，无法适配需要稳定压力输出的泵送、连续供气工况。
三、储液性能与介质损耗区别
1. 储液稳定性
卧式液氮罐水平结构使罐内液氮液面平铺均匀，气液换热面积稳定，无论高液位还是低液位，罐内温度场、压力场分布均衡，出液流速平稳，无明显脉冲波动，适配连续、均匀的液氮输出作业。
立式杜瓦罐竖向分层特性显著，高液位时气相空间小、压力偏稳，低液位时气相空间骤增，液氮挥发速度加快，容易出现前期压力稳、后期压力不足的情况，出液均匀性相对较差。
2. 日常挥发损耗
同等容积、同等环境条件下，卧式液氮罐真空绝热层覆盖均匀，罐体吸热面积可控，静置保冷性能优异，长期储存的日挥发损耗更低，适合长时间静置储液。立式杜瓦罐顶部接口、阀门结构散热相对集中，竖向结构顶部换热效率更高，液氮自然挥发损耗略高于卧式罐体，长期静置存放经济性稍弱。
四、适用场景与工况适配区别
1. 卧式液氮罐核心适用场景
主打固定工位、连续作业、稳压输出工况，广泛应用于工业低温配套、设备冷却、连续液氮供给、小型车间集中供气、样本库长期储液等场景。适合需要24小时静置储存、配套脚踏液氮泵、增压输送、稳定流量输出的工况，对压力稳定性、出液均匀性、低损耗存储有较高要求的场景优先选用。
2. 立式杜瓦罐核心适用场景
主打灵活便携、间歇式短时用工况，多用于实验室取样、生物标本短时储存、科研实验低温辅助、现场临时补液、移动式低温作业等场景。适合点位不固定、间歇性少量用液、无需持续稳压输出、需要频繁切换使用位置的场景，不适合长时间连续增压出液作业。
五、运维难度与安全特性区别
1. 运维便捷性
卧式液氮罐阀门、仪表集中布置，管路对接规整，日常压力监测、泄压操作、配件检修便捷;罐体固定安装，无需频繁移位，设备损耗主要来自正常老化，运维周期长、维护成本低。
立式杜瓦罐因频繁搬运、挪动，易出现阀门松动、密封磨损、仪表偏移等问题，需要定期检查接口密封性与压力表精度，运维频次相对更高。
2. 安全运行特性
卧式液氮罐重心低、结构稳定，无倾倒风险，压力可控区间宽，超压、负压故障发生率低，连续运行安全性更高。立式杜瓦罐重心偏高，摆放不稳或搬运不当易发生倾斜、倾倒，作业过程中晃液易引发压力骤变，操作规范性要求更高。
六、核心区别总结与选型建议
整体来看，卧式液氮罐优势在于压力稳定、出液均匀、损耗更低、固定工况适配性强、运行安全稳定，适合长期静置储液、连续稳压输出的工业及固定工位场景;立式杜瓦罐优势在于结构紧凑、便携灵活、占用空间小、适配短时间歇作业，适合实验室、移动式临时用液场景。
用户选型可遵循简单原则：固定工位、连续用液、需要稳压输送、追求低损耗，优先选用卧式液氮罐;点位多变、间歇少量用液、临时低温取样与实验作业，可选用立式杜瓦罐，贴合实际工况即可实现高效、安全、经济的液氮储存与使用。
