液氮绝热管路连接方式
液氮绝热管路作为输送 - 196℃低温介质的关键通道，管路连接部位是冷量泄漏、真空失效、漏液、结霜结冰的高发位置。连接结构设计、接头选型、装配工艺直接决定整条管线的保冷效果与长期运行可靠性。本文结合真空绝热液氮管路现场应用经验，梳理主流连接形式、适用场景、优缺点与施工注意事项，供设备运维、工程选型人员参考。
一、硬管法兰连接
真空绝热液氮硬管普遍采用双层套管结构，内管输送液氮，夹层维持真空实现绝热。法兰连接是长距离固定管线最常用方案。连接结构：内管采用焊接对接，外层真空护管配套法兰组件，内外管法兰位置设置隔热补偿结构，降低热桥传导。 适用场景：固定敷设的工业液氮输送主干管路、冻干机组、低温试验设备永久性管线。优势：连接刚性强，抗震性能较好，密封稳定，便于分段拆装检修，可承受一定压力波动，适合大口径绝热管路。需要关注要点：
内外法兰装配需保证同轴度，避免强行对中产生装配应力，低温收缩后引发焊缝开裂;
法兰密封垫片必须选用耐低温材质，禁止使用普通橡胶垫片;
法兰连接处极易形成热桥，选型优先选用带隔热隔圈的低温专用法兰组件;
装配完成后需要复核夹层真空密封性，防止空气渗入破坏绝热性能。
二、真空软管快速接头连接

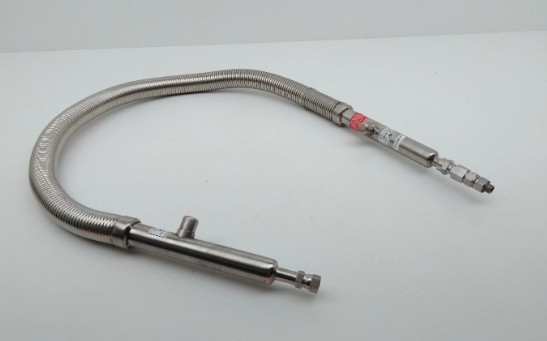

真空绝热液氮软管依靠柔性结构适配设备位移、拆装需求，配套快速接头广泛应用于移动补液场景。 适用场景：液氮罐向设备临时补液、移动式杜瓦装卸、设备需要频繁拆装管路、存在小幅位移补偿工况。优势：拆装便捷，柔性管线可补偿安装偏差，无需复杂焊接作业，施工周期短。注意事项：
区分通用快速接头与低温真空专用接头，普通接头无真空夹层延伸结构，接头位置冷损大、极易结霜;
连接到位后确认锁扣完全咬合，防止介质压力作用下接头松脱;
避免软管长期扭曲、挤压，防止内层输送管疲劳破损;
不适合作为长期固定主干管线使用，多用于间歇输送工况。
三、波纹管补偿器焊接连接
管路受温度变化会产生热胀冷缩，纯刚性管线容易累积应力，波纹管段常集成在管路连接节点。 适用场景：长距离固定绝热管线、设备接口存在相对位移、需要吸收低温收缩应力的管段。连接形式：波纹管两端与内管焊接，外层护管配套伸缩结构，夹层保持连续真空。优势：有效释放低温收缩产生的机械应力，保护内管焊缝，降低焊缝渗漏风险。选型提醒：波纹管不可过度拉伸、压缩安装，预留合理补偿量;外层护筒不能限制波纹管正常形变。
四、卡套式连接
小口径取样管线、仪表引压管路常采用卡套连接结构，一般应用于不带真空夹层的小型分支管路。 适用场景：DN10 及以内小口径低温支管、氮气取样管路、仪表供气线路。优势：现场无需焊接，装配灵活，便于后期改造调整。局限：不适合大流量液氮主干输送，不建议直接用于真空绝热主管;卡套密封对管道外径精度、装配扭矩要求严格，扭矩不当易出现低温泄漏。
五、螺纹连接
螺纹结构在低温管路中应用场景较窄，大多用于阀门、安全阀小型附件接口。 适用场景：低温阀门、安全附件、小型罐体泄压口短接。不推荐作为长距离输送管路主连接方式。实操要点：选用低温专用螺纹密封填料;严禁普通生料带直接长期用于持续低温工况;螺纹连接位置冷桥明显，外露部位容易大面积结霜。
六、不同连接方式选型参考要点
永久性固定主干输送管线：优先双层真空硬管法兰焊接结构，搭配波纹管补偿单元吸收热冷形变;
需要频繁拆装、移动补液工况：选用真空绝热软管 + 低温快速接头;
小口径仪表分支管线：可采用卡套连接;
阀门、安全附件接驳位置：采用低温螺纹或者小型法兰
七、通用施工与运维注意事项
所有接头装配前清理管路内部杂质、金属碎屑，防止异物进入管路划伤密封面;
低温管路连接优先控制热桥，接头外露区域越多，冷损越高，结霜、结冰现象越明显;
焊接作业控制焊接质量，内管焊缝渗漏是液氮管路最常见故障，必要时开展检漏;
管线连接完成后进行气密性测试，真空绝热管路还需监测夹层真空度变化;
运行期间定期观察各连接部位结霜情况，局部异常持续结霜通常预示密封受损、真空泄漏;
管路布置预留检修空间，重点接头位置避免封闭包裹，方便日常巡检检漏。
液氮绝热管路连接方式没有统一最优方案，核心依据管线口径、使用形式(固定 / 移动)、输送时长、拆装频率综合选择。固定主干管线注重长期密封性与应力补偿，间歇移动补液场景侧重柔性拆装。同时所有连接节点都是绝热系统薄弱点，在选型、装配阶段控制热桥、保证密封性能，才能减少冷量损耗，降低漏液、结冰等故障概率，保障低温系统稳定运行。液氮管路
