液氮罐抽真空需要多久 全流程

　　液氮罐的核心保冷核心在于内外夹层的高真空绝热层，作为储存-196℃液氮的特种低温容器，无论是常规深度维保，还是真空严重失效、夹层受潮含杂后的修复作业，抽真空都绝非短时快速能完成的简易工序。针对工业级大中型液氮罐、立式深冷储槽及高要求精密液氮容器，液氮罐抽真空需要20-30天是行业内符合规范、保障真空长效稳定的标准周期，短时抽真空仅能实现表面粗真空，无法彻底排出夹层残留湿气、微量气体与吸附杂质，极易导致短时间内真空再次衰减、罐体返霜、蒸发量飙升。本文围绕20-30天长周期抽真空工艺，详解时长依据、核心必要性、全流程分段、影响因素、达标判定与实操注意事项，彻底纠正短时抽真空的误区，适配专业维保与压力容器合规要求。

　　一、液氮罐抽真空设定20-30天的核心原因：绝非耗时，而是工艺刚需

　　很多用户疑惑常规小型维修抽真空时长较短，为何专业深度维保需长达20-30天，这并非设备效率问题，而是由液氮罐真空绝热结构、介质特性和维保标准决定的硬性工艺要求，尤其针对容积50L以上的液氮罐、工业杜瓦罐及固定式液氮储槽，20-30天长周期是保障真空质量的底线。

　　液氮罐多采用高真空多层绝热结构，夹层内填充多层绝热纸、铝箔等复合绝热材料，这类材料具备极强的气体吸附性，长期使用后会牢牢吸附空气、水汽、微量杂质，短时抽真空仅能排出夹层内自由流动的气体，无法脱附材料内部吸附的湿气与残留气体;且低温容器真空层要求达到高真空度(≤0.2Pa)，从常压逐步抽至高真空，需要经过多次间断抽气、加热脱附、静置保压、查漏复检的循环流程，每一步都需要充足时间反应，仓促缩短周期会直接导致真空度不达标、使用寿命大幅缩短，甚至1-3个月内就需二次维修。

　　同时，按照压力容器与低温容器维保规范，抽真空后需经过长时间保压稳压测试，确认真空层无渗漏、无气体回渗，才能完成封口验收，这一闭环流程也进一步奠定了20-30天的长周期基础，核心目标是实现一次维保、长效稳定，避免反复维修带来的成本损耗与设备停机影响。

　　二、20-30天抽真空周期分段拆解：每日工艺推进与时长分配

　　20-30天的抽真空周期并非持续不间断抽气，而是分为预处理、循环粗抽、加热脱附精抽、静置保压、查漏复检、封口验收六大核心阶段，各阶段循序渐进、环环相扣，总周期严格控制在20-30天，具体分段与工艺要点如下，全程适配专业真空机组与温控设备作业：

　　1. 前期彻底预处理阶段(1-2天)

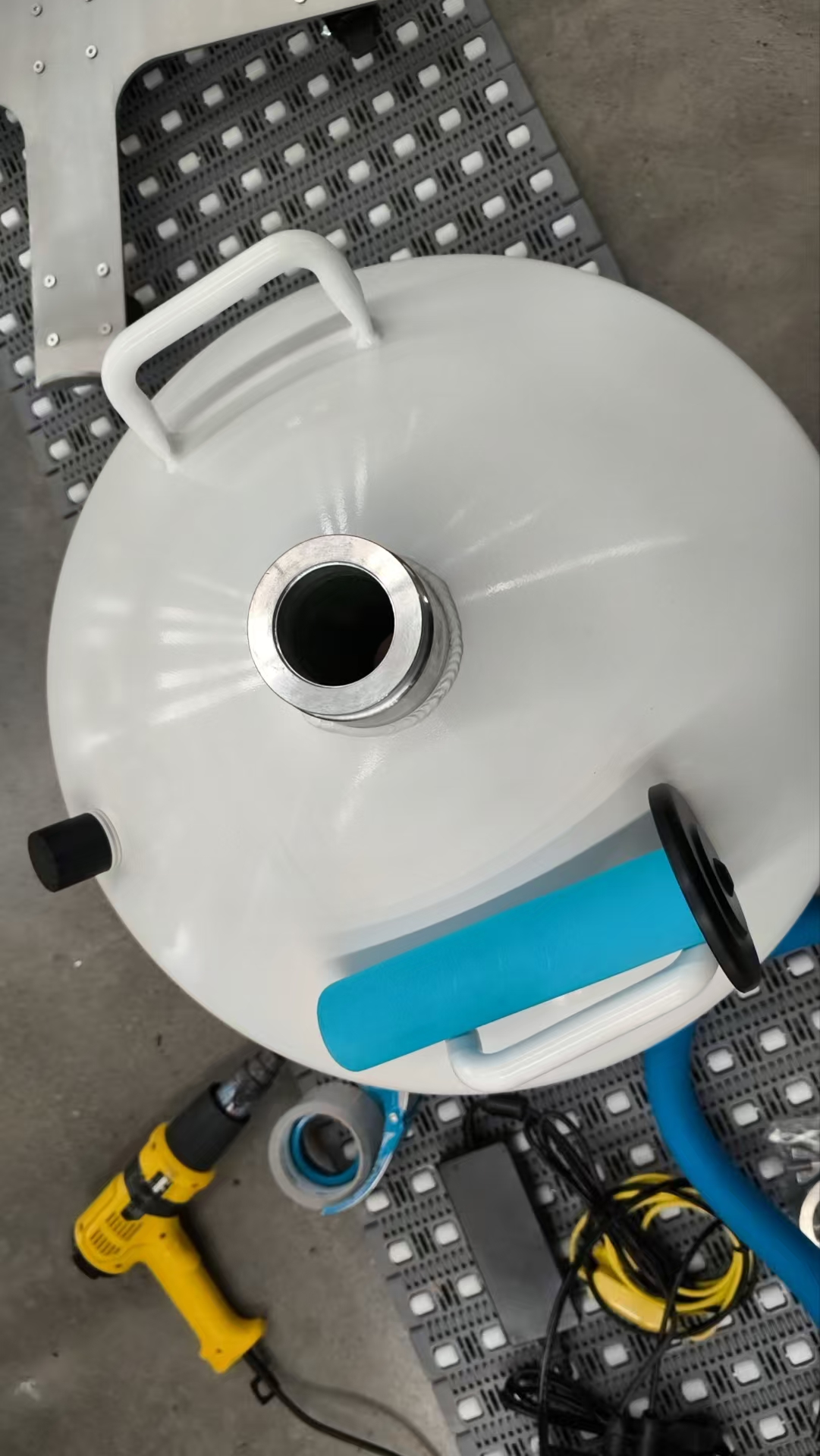

　　这是长周期抽真空的基础前提，严禁跳过或压缩时长。首先清空罐内所有残留液氮，开盖静置自然挥发，同时保持罐体通风，等待罐体内壁与夹层完全恢复常温、彻底干燥，杜绝残留低温水汽;随后全面检查罐体外观、真空嘴、密封阀、焊缝，排查夹层漏气隐患，清理罐体表面冰霜、油污与杂质，连接专用真空机组与温控装置，确认管路密封严实、无漏气点，完成设备调试与前期准备，为后续抽真空筑牢基础。

　　2. 循环粗抽阶段(5-7天)

　　开启旋片真空泵+罗茨真空泵组合机组，进行首轮粗抽，将夹层内常压状态逐步降至低真空区间，此阶段不追求极速抽气，而是采用“抽气-静置-再抽气”的循环模式，每次抽气4-6小时后静置2-3小时，让夹层内气体均匀扩散，避免局部真空不均。循环操作持续5-7天，彻底排出夹层内大部分自由空气，初步降低真空层压力，为后续精抽脱附创造条件，这一阶段核心是缓慢泄压排气，杜绝快速抽气导致的绝热材料移位或罐体应力损伤。

　　3. 加热脱附精抽阶段(7-10天)

　　这是整个20-30天周期的核心环节，也是耗时最长的关键步骤，直接决定真空度达标与否。切换至高真空精抽模式，同步开启夹层恒温加热装置，将温度稳定控制在45-55℃(严禁超60℃，避免损坏绝热材料与罐体结构)，通过低温加热让吸附在绝热材料内部的水汽、微量气体充分脱附汽化，再由真空机组持续抽出。此阶段同样采用间断循环工艺，加热脱附8小时、抽气6小时、静置4小时，反复循环7-10天，彻底清除夹层内顽固吸附杂质与湿气，将真空度逐步提升至规范高真空标准，全程实时监测真空度数值与温度，避免超标操作。

　　4. 静置稳压与自然冷却阶段(3-4天)

　　精抽完成后，关闭加热装置与真空机组，让罐体自然冷却至常温，全程封闭真空嘴与管路，静置稳压3-4天。此阶段核心是观察真空度稳定性，让夹层内残余气体充分沉降，真空状态彻底稳定，避免加热后温度波动导致真空度回弹，同时排查是否存在缓慢漏气隐患，若静置期间真空度无明显回升，方可进入下一阶段，若出现波动则需重启精抽流程，相应延长总周期。

　　5. 保压查漏与复检阶段(2-4天)

　　稳压合格后，进行严苛保压查漏测试，保压时长不低于48小时，采用专业真空检测仪全面检测真空嘴、焊缝、管路接口等关键位置，确认无微渗漏、无气体回渗;同时复测真空度数值，确保达到低温容器空载真空度≤40Pa、带液工作真空度≤0.2Pa的规范标准。复检合格后，再次静置1-2天，双重确认真空状态稳定，此阶段是保障维保质量的最后防线，绝不压缩时长。

　　6. 封口验收与收尾阶段(1-2天)

　　所有检测指标全部合格后，封闭真空嘴，做好密封防护，拆除真空机组与管路，清理罐体，完成最终验收，出具维保记录。至此，完整的20-30天长周期抽真空流程全部结束，罐体真空性能恢复至出厂标准，液氮蒸发量回归正常，保冷效果长效稳定。

　　关键说明：20-30天为标准维保周期，若罐体真空失效极其严重、夹层受潮结冰或存在杂质污染，可在加热脱附与保压阶段适当延长1-3天，总周期控制在33天以内，严禁随意缩短至15天以内，否则直接导致维保失败。

　　三、影响20-30天抽真空周期的核心因素

　　1. 罐体容积与结构

　　容积越大、真空层越厚的液氮罐，所需抽真空周期越趋近30天，如100L以上大中型液氮罐、工业立式储槽，夹层空间大、绝热材料多，脱附抽气难度高;50L左右小型精密液氮罐，周期可控制在20-25天，整体仍需遵循长周期工艺，不可大幅缩减。

　　2. 真空失效程度

　　常规深度维保、真空轻微衰减的罐体，按20-25天执行;真空完全失效、罐体大面积结霜、夹层进水受潮的罐体，需延长加热与保压时间，总周期调整为25-30天，确保彻底修复真空性能。

　　3. 设备与环境条件

　　采用专业高真空机组、恒温加热设备，且作业环境为20-25℃干燥通风室内，周期可按标准20-30天执行;若环境温度过低、湿度偏高，或设备功率偏小，需适当延长1-2天，保证抽气与脱附效率。

　　4. 规范验收要求

　　用于科研实验室、生物样本冻存的精密液氮罐，对真空稳定性要求极高，必须严格执行25-30天长周期，全程留存检测数据，满足特种设备验收标准;普通工业用罐可按20-25天执行，仍需坚守长周期工艺底线。

　　四、长周期抽真空的核心误区与避坑要点

　　误区1：为赶工期，将20-30天周期压缩至数天或一周。避坑：短时抽真空只能达到粗真空，夹层内吸附湿气与气体无法排出，真空度会快速衰减，罐体短期内再次出现结霜、蒸发量剧增问题，反而增加二次维保成本与设备停机损失，得不偿失。

　　误区2：加热温度越高，抽真空越快，可缩短周期。避坑：高温会破坏液氮罐夹层绝热材料，导致材质老化、脆裂，永久损伤罐体结构，必须严格控制在45-55℃恒温，遵循慢加热、慢脱附、慢抽气的原则，不盲目提速。

　　误区3：只看真空度达标，省略长时保压环节。避坑：短时达标不代表长效稳定，长周期保压是排查微渗漏、确保真空不回弹的核心，省略后极易出现维保后真空快速失效的情况，20-30天周期内的保压时长绝不能压缩。

　　误区4：残留少量液氮直接抽真空，节省预处理时间。避坑：残留液氮会在真空层汽化形成冰晶，无法通过抽真空去除，后续慢慢融化导致真空持续衰减，必须彻底清空挥发、完全干燥后再启动流程，预处理1-2天时长不可省略。

　　五、20-30天抽真空完成后的达标判定标准

　　长周期抽真空完成后，不能仅以周期结束为合格依据，需同时满足以下硬性指标，才算维保达标：

　　真空度指标：小型高真空多层绝热液氮罐，空载真空度≤40Pa，带液工作真空度≤0.2Pa;大型工业液氮储槽，空载真空度≤65Pa，带液工作真空度≤10Pa;

　　保压指标：封闭真空嘴后，静置72小时以上，真空度无明显回升，波动值≤5%;

　　外观指标：罐体仅颈管少量正常结霜，罐身无大面积结霜、“出汗”现象;

　　损耗指标：液氮静态蒸发量恢复至出厂标准，无异常飙升，储存周期达标。

　　针对专业维保、真空修复的液氮罐而言，液氮罐抽真空需要20-30天是符合低温容器结构特性、国家维保规范的标准周期，是保障真空长效稳定、避免反复维修的核心工艺，而非单纯耗时。这一长周期涵盖了预处理、循环粗抽、加热脱附精抽、稳压、保压、验收全流程，每一个阶段的时长都有其工艺必要性，短时快速抽真空只会导致维保失败、设备受损。无论是实验室精密液氮罐，还是工业级大型储槽，都应严格遵循20-30天的抽真空周期，交由专业持证团队操作，全程把控工艺细节，才能彻底恢复罐体真空性能，延长液氮罐使用寿命，降低液氮损耗与运维成本，保障低温储存作业安全稳定运行。
