液氮管道的安装和维护需要注意哪些问题？

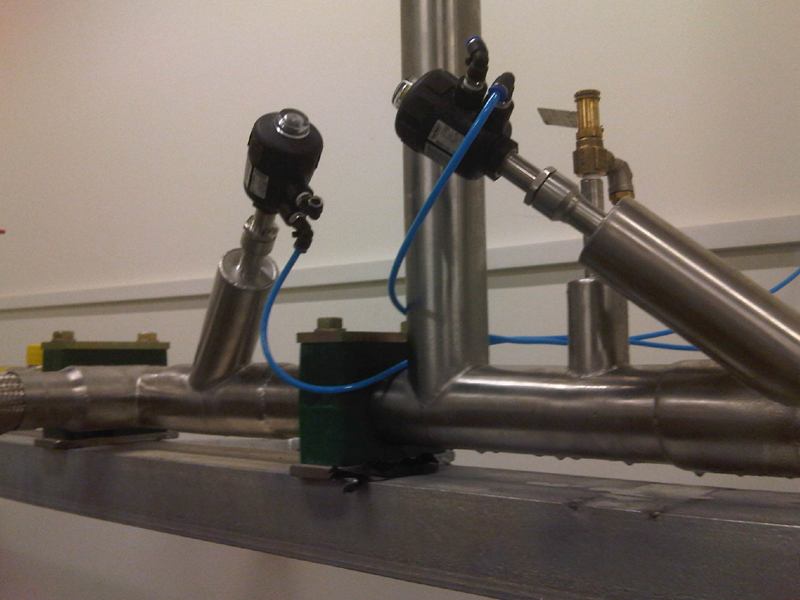

一、安装注意事项

1. 设计与选材：从源头规避风险

• 材质必须适配低温：管道、阀门、法兰等所有组件需选用低温专用材料（如 304/316L 奥氏体不锈钢、5083 铝合金），禁止使用普通碳钢（如 Q235）或不耐低温的塑料管道（低温下易脆裂）。阀门需选择低温专用型（如波纹管密封阀），确保 - 196℃下密封性能稳定。
• 压力等级匹配：根据液氮输送压力（如低压≤0.6MPa、中压 0.6~1.6MPa）选择对应压力等级的管道（如 PN16、PN25），壁厚需经强度计算，避免因压力波动导致破裂。
• 系统布局合理：尽量缩短管道长度（减少冷损失），避免不必要的转弯；若需转弯，弯头曲率半径不小于管道直径的 5 倍（防止局部湍流引发 “液击”，冲击管道）。

2. 连接工艺：严控密封与强度

• 焊接是首选，杜绝劣质连接：
• 管道对接优先采用氩弧焊打底 + 电弧焊填充（不锈钢）或熔化极气体保护焊（铝合金），焊缝需进行 100% 射线探伤（RT），确保无气孔、夹渣（低温下缺陷会快速扩大）。
• 禁止使用丝扣连接（普通螺纹密封材料在低温下会硬化失效，导致泄漏）；法兰连接需选用低温专用垫片（如铜包覆石棉垫、聚四氟乙烯垫），螺栓需均匀预紧（避免局部应力过大）。
• 避免异种材料焊接：如不锈钢与碳钢焊接会因电位差产生电化学腐蚀，且低温下异种材料收缩率差异可能导致焊缝开裂。

3. 管道布置与支撑：适应冷收缩与防振动

• 预留冷收缩量：液氮管道在低温下会收缩（如不锈钢在 - 196℃时线收缩率约 0.3%），需通过 “补偿器”（如波纹管补偿器）吸收收缩量，或在直线段每隔 10~15m 设置滑动支架（允许管道轴向伸缩），固定支架需加隔热垫（避免冷量通过支架传导）。
• 防振动与冲击：液氮输送泵、阀门开启时可能产生振动，管道需远离振动源；若靠近动力设备，需加装减震支架（如橡胶减震垫），防止长期振动导致焊缝疲劳开裂。
• 坡度与排放：管道需设置不小于 0.003 的坡度，低点处安装排污阀（用于排出管道内残留的水分、杂质，避免低温下结冰堵塞）。

4. 保温措施：减少冷损失与结露

• 多层保温，防潮是关键：
• 内层用低温专用保温材料（如聚氨酯泡沫、超细玻璃棉，导热系数≤0.03W/(m・K)），厚度根据环境温度计算（通常 50~100mm）；
• 外层必须加防潮层（如铝箔复合膜、镀锌钢板），防止空气中的水分渗入保温层（低温下结冰会破坏保温结构，增加冷损失）。
• 避免 “冷桥”：管道与支架、法兰与保温层接触部位需用隔热垫块（如聚四氟乙烯、木材）隔离，防止冷量通过金属直接传导到外部（导致结露、结冰）。

5. 吹扫与试压：清除杂质，验证密封性

• 安装后彻底吹扫：管道内若残留水分、油脂或铁屑，低温下会结冰堵塞管道，或与液氮接触产生杂质颗粒（磨损阀门）。需用干燥氮气（露点≤-40℃） 吹扫管道，流速≥20m/s，直至出口气体经检测无杂质（用白布检查无污渍）。
• 低温试压，拒绝 “常温假象”：普通水压试验不适用（低温下水分结冰），需用干燥氮气进行气密性试验：先在常温下加压至设计压力的 1.1 倍，保压 30 分钟无泄漏；再降温至 - 196℃（通入少量液氮），保压 2 小时，用肥皂水或氦检漏仪检测焊缝、法兰等部位，确保无气泡（泄漏率≤0.5%/h）。

6. 安全装置：预防超压与窒息

• 超压保护：在管道起点（如液氮储罐出口）、阀门后设置安全阀（起跳压力为设计压力的 1.1 倍），防止因阀门误关、热膨胀导致管道超压；安全阀出口需引至室外安全区域（避免氮气积聚）。
• 泄漏监测与通风：在管道密集区域（如阀门井、机房）安装氮气浓度报警器（报警值≤19.5%，氧气含量低于此值易窒息），并配备强制通风系统（每小时换气≥10 次）。
• 紧急切断：在管道入口处安装紧急切断阀（手动 + 远程控制），一旦发生泄漏或超压，可快速切断液氮供应。

二、维护注意事项

1. 日常巡检：重点关注泄漏与异常

• 泄漏检测：每日用便携式氦检漏仪（灵敏度≥1×10⁻⁶ Pa・m³/s）检查焊缝、法兰、阀门填料函等部位，或观察管道表面是否有异常结霜（局部结霜通常提示泄漏）。
• 压力与温度监测：记录管道进出口压力（正常波动应≤设计压力的 ±5%）、环境温度，若压力骤降（可能泄漏）或骤升（可能堵塞），需立即停机检查。
• 阀门操作：低温阀门需缓慢开启 / 关闭（避免 “液击”），每周手动操作一次（防止阀芯低温粘连），发现阀门卡涩时不可强行操作（需升温后检修，禁止敲击）。

2. 定期维护：延长寿命，消除隐患

• 保温层检查：每季度检查保温层是否破损、防潮层是否开裂，若发现结露、结冰，需及时修补（潮湿的保温材料会丧失保温性能，加速冷损失）。
• 焊缝与壁厚检测：每年对焊缝进行超声波探伤（UT），对管道外壁（尤其是支架接触部位）进行壁厚检测（防止锈蚀减薄），壁厚减少量超过原始厚度的 10% 时需更换管道。
• 安全阀校验：每年送专业机构校验安全阀（确保起跳压力准确），校验后需铅封，禁止私自调整。

3. 故障处理：安全优先，科学处置

• 泄漏应急：若发现轻微泄漏，立即穿戴防寒手套、护目镜，关闭上游阀门；若泄漏量大（如管道破裂），需撤离现场，开启通风，待氮气浓度降至安全范围（氧气≥20%）后再处理，禁止在高浓度氮气环境中停留（氮气无色无味，易导致缺氧窒息）。
• 堵塞处理：管道堵塞时（如压力骤升、流量下降），严禁用蒸汽加热（可能导致管道热胀冷缩破裂），应缓慢升温至常温（自然复温），再用干燥氮气吹扫疏通。

4. 人员与记录：规范管理，追溯可查

• 操作培训：操作人员需经专项培训（熟悉低温危害、应急处理），严禁无证操作；接触管道时必须戴防寒手套（-196℃液氮会瞬间冻伤皮肤）。
• 记录存档：建立维护台账，记录每次巡检数据、维修内容、校验报告，便于追溯管道状态（如累计运行时间、泄漏历史），提前预判老化趋势。
