液氮液位计工作原理：从开发到技术实现
时间:2025-08-21 14:45来源:原创 作者:小编 点击:
次
在液氮储存与应用中，精准监测液位是保障系统安全、提高液氮利用率的核心环节。由于液氮具有 - 196℃的超低温特性、易挥发且汽化后体积急剧膨胀（1 升液氮可汽化约 696 升氮气），传统液位测量设备难以直接适配。本文将系统解析液氮液位计的工作原理，揭示不同技术如何突破低温环境的特殊挑战。液氮液位测量的核心难点液氮的物理特性为液位监测带来多重考验：首先，超低温会导致普通金属材料脆化、电子元件失效；其次
在液氮储存与应用中，精准监测液位是保障系统安全、提高液氮利用率的核心环节。由于液氮具有 - 196℃的超低温特性、易挥发且汽化后体积急剧膨胀（1 升液氮可汽化约 696 升氮气），传统液位测量设备难以直接适配。本文将系统解析液氮液位计的工作原理，揭示不同技术如何突破低温环境的特殊挑战。
液氮液位测量的核心难点
液氮的物理特性为液位监测带来多重考验：首先，超低温会导致普通金属材料脆化、电子元件失效；其次，液氮汽化产生的氮气雾会干扰光学或声波信号；再者，液位变化伴随剧烈的相变过程（液氮与氮气密度差异达 647 倍），传统基于单一介质的测量方法容易失效。这些特性要求液位计必须具备耐低温、抗相变干扰、高精度响应的能力。
主流液氮液位计的工作原理
1. 浮力式液位计：利用密度差的经典方案
浮力式是最传统的液氮液位测量技术，其核心原理基于阿基米德定律。在杜瓦瓶内部悬挂一个由低温耐蚀材料（如 316 不锈钢或蒙乃尔合金）制成的浮子，浮子密度介于液氮（0.808g/cm³）与氮气（0.00125g/cm³）之间。当液位变化时，浮子所受浮力改变，通过磁耦合机构将位移传递到外部刻度盘。
为适应低温环境，现代浮力式液位计做了两项关键改进：一是浮子采用中空密封结构，确保在 - 196℃下不脆裂；二是传动杆使用聚四氟乙烯与金属复合材质，减少低温收缩带来的测量误差。这类液位计适合小型杜瓦瓶，测量精度可达 ±2%，但需定期校准浮子浮力。
2. 差压式液位计：静压转换的精准计算
差压式液位计通过测量液氮液柱产生的静压力推算液位高度，公式为：液位高度 = 压力差 ÷（液氮密度 × 重力加速度）。其核心组件包括两个压力传感器：一个安装在容器底部（测量总压），另一个安装在顶部（测量气相压力），两者差值即为液柱产生的静压。
由于液氮密度会随温度微小变化（-196℃时密度为 0.808g/cm³，-180℃时降至 0.76g/cm³），高精度差压式液位计会集成温度传感器进行密度补偿。这类设备适合大型储罐（100L 以上），测量精度可达 ±0.5%，但需注意传感器的低温密封性 —— 通常采用金属波纹管隔离，避免液氮直接接触电子元件。

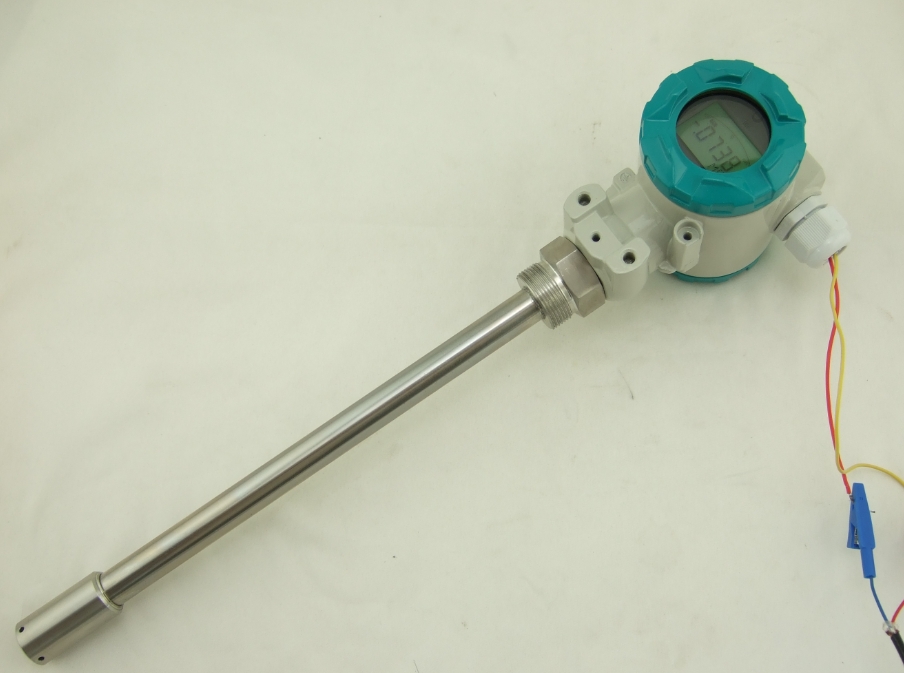

3. 电容式液位计：介电常数的巧妙利用
电容式液位计的测量原理基于液氮与氮气的介电常数差异（液氮 ε≈1.43，氮气 ε≈1.00058）。在容器内插入同轴电极（内电极通常为金属杆，外电极可为容器壁），形成圆柱形电容器。当液位变化时，电极间介质比例改变，导致电容值发生变化：C=ε₀×εᵣ×S/d（其中 S 为电极面积，d 为间距）。
为消除低温结霜对电容的影响，电极表面通常涂覆聚四氟乙烯涂层（耐低温且介电常数稳定）。这类液位计响应速度快（≤0.5 秒），适合动态监测场景（如液氮加注过程），但需避免电极污染 —— 若内壁附着冰霜，会导致介电常数测量偏差，因此常配合加热除霜装置使用。
4. 超声波液位计：非接触式的空间测距
超声波液位计通过探头向液面发射高频声波（通常 40-200kHz），根据反射波的传播时间计算液位：液位 =（声速 × 传播时间）÷2。为适应低温环境，探头采用压电陶瓷材料（如 PZT），并配备低温保护壳（工作温度 - 200℃至 80℃）。
该技术的关键挑战是液氮挥发产生的雾气会散射声波，导致测量误差。解决方案包括：一是采用高频声波（100kHz 以上）减少散射影响；二是通过温度传感器实时修正声速（声波在液氮上方氮气中的传播速度约 331m/s，受温度影响较小）。超声波液位计适合密封容器的非接触测量，精度约 ±1%，但不适合高挥发场景。
5. 光学液位计：激光与光纤的精准探测
激光液位计通过发射激光束（通常 650nm 红光），利用液氮表面的反射特性测量液位。当激光照射到液面时，反射光被接收器捕捉，通过三角测距原理计算距离。光纤液位计则将光纤探头插入液氮，利用液 - 气界面的折射率突变（液氮折射率 1.2，氮气 1.00029）导致的光强变化判断液位。
光学技术的优势是抗电磁干扰，适合医疗或精密实验室环境。但需注意两点：一是激光需穿透氮气雾气，因此常采用脉冲调制技术增强信号；二是光纤探头需使用石英材质（耐 - 200℃低温），避免低温脆化断裂。
技术选型的关键考量因素
选择液氮液位计时需平衡以下指标：
- 测量范围：小型杜瓦瓶（1-30L）适合浮力式或电容式；大型储罐（100L 以上）优先差压式。
- 响应速度：动态加注场景需≤1 秒（电容式、超声波式）；静态存储可放宽至 5 秒。
- 维护成本：浮力式需定期清洁浮子；电容式需校准介电常数；超声波式要检查探头结霜。
- 安全冗余：医疗领域建议采用双重测量（如差压 + 电容），避免单点故障。
工程应用中的优化方案
实际使用中，液位计常与智能系统结合：通过 RS485 接口将数据传输至控制器，当液位低于阈值（通常 20%）时自动报警；配合真空绝热技术减少液氮挥发，延长测量周期。在极端环境下（如航天模拟实验），还会采用超导量子干涉装置（SQUID）进行纳米级液位监测，但其成本高昂，仅限特殊场景使用。
液氮液位计的发展始终围绕 “低温适应性” 与 “测量精度” 两大核心。从传统浮力式到现代光学式，技术迭代不仅解决了液氮的特殊物理难题，更推动了低温工程在医疗、能源、航天等领域的广泛应用。选择合适的液位计，需结合具体场景的容积、精度要求及成本预算，实现安全与效率的最佳平衡。
