多罐协同自动化：自增压液氮罐集群的智能控制之道

在生物医药、材料科学及工业深冷处理领域，稳定、连续的液氮供应如同生命线。当单罐输出难以满足大规模或高可靠性需求时，构建多自增压液氮罐的自动控制系统便成为破局关键。这不仅解决了人工切换的效率瓶颈与安全隐患，更实现了液氮供应的“无人值守”与“零中断”。本文将深入探讨这一系统的核心原理、实施路径与实战价值。

一、系统架构：感知、决策、执行的闭环

一套高效的多罐自动控制系统，本质是构建一个感知-分析-执行的智能闭环：

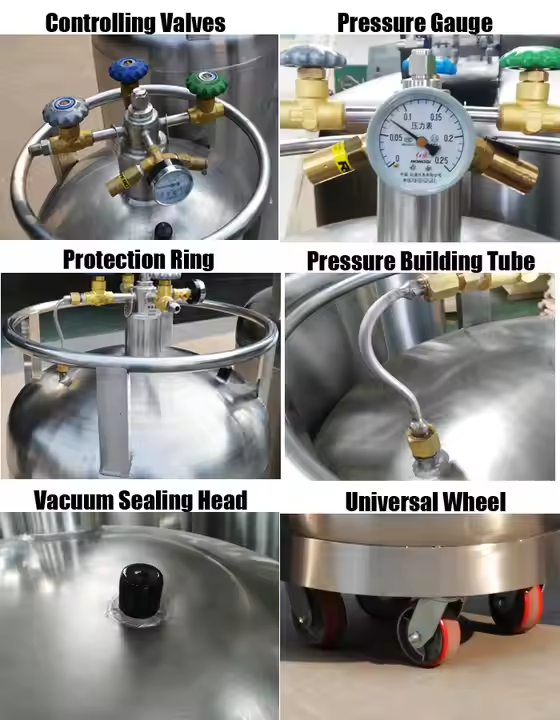

1. 感知层（系统之眼）
   核心在于实时数据采集。每个液氮罐配备高精度压力变送器（监测气相压力，精度±0.5%FS）和低温液位传感器（连续测量液氮储量，电容式或超声波式为优选）。可选配温度传感器和流量计，用于状态验证与消耗统计。这些数据是系统智能决策的基石。

2. 执行层（系统之手）
   关键在于精准可靠的执行机构：

• 增压控制： 通过气动/电动调节阀（响应速度<1秒）精确控制进入罐体的增压气体流量，维持设定工作压力。

• 输出控制： 采用高可靠性电磁阀或气动截止阀（波纹管密封型为佳，寿命需达百万次以上）快速启闭液氮输出管路。所有阀门必须具备低温深冷处理资质。

• 安全保障： 独立于控制系统的机械式安全泄压阀不可或缺。

3. 控制层（系统之脑）
   工业级PLC或专用控制器是核心大脑，负责运行复杂的控制逻辑：处理传感器数据、计算控制指令、驱动执行机构。它需支持工业以太网（如Modbus TCP/IP, Ethernet/IP）实现高速通信。SCADA/HMI人机界面则提供直观的操作监控、参数设定、报警管理及历史数据追溯平台。

二、核心智能策略：稳定、切换、安全三位一体

1. 压力精准调控：稳定输出的基石
   系统为每个罐设定最佳工作压力（通常略高于目标输出压力）。控制器采用PID闭环控制算法，实时比较设定值与实际压力值，动态调整增压阀开度，将压力波动严格控制在±5kPa范围内。先进的抗积分饱和机制确保响应快速且平滑，避免压力过冲或振荡。

2. 多罐智能切换：无缝供应的核心
   系统根据预设策略自动切换主用罐，保障连续输出：

• 液位驱动切换： 当主用罐液位降至设定低阈值（如20%），系统自动无缝切换到当前液位最高的备用罐，确保输出不中断。

• 均衡使用策略： 控制器可设定罐体轮流作为主用罐，均衡消耗，延长所有罐体整体使用寿命。

• 故障容错切换： 一旦检测到主用罐压力异常超限、阀门故障或传感器失效，系统立即启动故障切换逻辑，启用备用罐，并发出明确报警。

• 切换互锁机制： 严密的逻辑设计确保切换过程中输出管道压力平稳过渡，避免因阀门动作时序不当导致的液氮汽化冲击或压力骤降。

3. 多层次安全联锁：生命线的守护者
   安全是设计的最高优先级：

• 超压保护： 任一罐压力超过绝对安全阈值时，系统自动关闭其增压阀、开启安全泄压阀，并触发最高级别报警。

• 低液位保护： 罐体液位低于最低安全限（如5%）时，强制关闭其输出阀，防止气相输出，保护下游设备。

• 阀门状态监控： 实时监测所有关键阀门（增压阀、输出阀）的开/关到位状态，动作异常或超时未到位立即报警并执行预设安全动作（如切换到备用罐）。

• 紧急停止（ESD）： 设置硬件级紧急停车按钮，一键切断所有罐体的增压气体和液氮输出。

三、从蓝图到现实：实施关键步骤

1. 精准规划与设计：

• 明确需求：罐体数量、布局、总输出流量、压力稳定性要求、液位监测精度。

• 精心设计：绘制详细的P&ID（管道仪表图），规划真空绝热管路走向（坡度>1:100，确保无积液），选定所有传感器、阀门（低温认证）、控制器型号及网络拓扑。

• 冗余考量：对关键部件（如控制器电源、网络通信）考虑冗余设计。

2. 严苛的选型与安装：

• 低温专用器件： 所有接触液氮的传感器、阀门必须选用适用于-196℃的深冷处理型号，密封材料（如PTFE、石墨）需耐极寒。

• 管道工程： 采用高真空绝热管（VJ管），焊接工艺必须符合低温压力容器规范，并进行严格检漏。

• 安装细节： 液位传感器安装位置需避开出口涡流区，确保测量真实可靠；阀门安装方向正确，便于维护。

3. 智能控制开发与深度调试：

• 逻辑编程： 在PLC中实现压力PID控制、多罐切换策略、安全联锁等核心逻辑，重点优化PID参数整定和切换平滑性。

• HMI组态： 设计直观易用的操作界面，实时显示所有关键参数（压力、液位、阀门状态、报警信息），提供清晰的历史趋势曲线。

• 系统化调试： 遵循“单罐调试 -> 双罐切换测试 -> 多罐协同及满载测试 -> 安全功能全面验证”的流程，模拟各种正常与故障工况（如突然断流、罐体耗尽、阀门卡滞）。

4. 持续运维与优化：

• 专业培训： 对操作人员进行系统操作、日常监控、报警处理及基础维护培训。

• 预防性维护： 制定定期维护计划：检查阀门密封性、校准传感器、评估管路绝热性能、测试安全阀功能、备份控制器程序。

• 数据驱动优化： 利用系统记录的历史运行数据（压力波动、液氮消耗速率、阀门动作次数）分析运行效率，持续优化控制参数和切换策略，降低能耗。

四、价值彰显：典型案例启示

• 大型生物样本库的转型：
  某国家级样本库部署4罐自动控制系统后，彻底告别了24小时人工值守切换与调压。系统精确均衡各罐使用，液氮蒸发损失降低约15%。更重要的是，消除了人为操作失误导致的供应中断风险，数十万份珍贵生物样本的安全性获得质的提升。管理人员通过中央HMI即可实时掌握所有罐体状态和消耗趋势，采购计划更加精准。

• 航空航天材料深冷处理线的飞跃：
  一条为航空发动机部件服务的深冷处理线，要求液氮输出压力稳定在0.6MPa ±10kPa，温度均匀性±3℃。多罐自动控制系统通过精准的PID压力控制和智能故障切换，完美满足了严苛的工艺要求。即使某一罐体突发故障，系统能在毫秒级完成切换，保障了连续生产和高合格率。工程师在中控室即可全局监控，响应速度大幅提升。

五、面向未来：智能化演进

• 预测性维护： 基于阀门动作次数、压力波动模式等运行数据，结合AI算法，预测关键部件（如阀门密封件、传感器）的剩余寿命，在故障发生前主动维护。

• 能效优化： 动态分析不同工况下的液氮消耗模式，自动调整压力设定点或切换策略，实现最低蒸发损失运行。

• 云端互联与大数据： 将系统数据接入云平台，实现多站点集中监控、远程专家诊断、能效对标分析，并为优化液氮供应链（如智能补液触发）提供数据支撑。

• 增强安全性： 整合气体泄漏检测、空间氧含量监测等更多安全传感器，构建更全面的安全防护网。

结语：

实现多个自增压液氮罐的自动控制输出，绝非简单的设备集成，而是打造了一条智慧、坚韧、高效的液氮供应链。它以自动化取代人力，以精准控制消除波动，以智能切换保障连续，以多重防护守护安全。在追求卓越可靠性与运行效率的今天，这套系统已从“锦上添花”变为“不可或缺”的基础设施。随着物联网与人工智能技术的深度融合，液氮管理的智能化未来，正在从稳定供应的基石，迈向精益化运营的新高地。
